7 tips a tener en cuenta en instalaciones de aerotermia (3)

5.- Alimentación eléctrica.

Una aerotermia es un consumidor eléctrico, y como tal, las hay monofásicas, o trifásicas, según la potencia del equipo. Esta claro que si nuestra instalación es monofásica solo podemos instalar una aerotermia monofásica, y estos equipos, se encuentran disponibles hasta talla 16 (15 en algunos fabricantes).

Si en una vivienda, por sus necesidades, necesitamos una aerotermia más grande, no es que se acabe el mundo pero, dos equipos en cascada no siempre puede ser la solución.

Al final estos equipos necesitan de una determinada potencia contratada, y el suministro monofásico, nos permite un máximo de 14,49 kW (para dar servicio a todo el sistema eléctrico de la vivienda).

El tipo de instalación eléctrica, y las posibilidades de ampliación son un parámetro a tener en cuenta.

Parte 3: 7 tips a considerar

6.- Sistema de producción de ACS.

Un punto importante es la preparación del ACS. Si nuestro proyecto es de tipo vivienda o residencial, en muy poco nos afecta el actual RD 487/2022 y RD 614/2024 de prevención de la legionela.

Por el contrario, si nuestro sistema de producción de ACS es de tipo no residencial (hotelero, vestuarios, residencias, etc), hay que realizar un especial diseño con este tipo de sistemas de ACS.

Vamos a ceñirnos a los primeros sistemas de ACS, bien sean de tipo centralizado para una comunidad de propietarios, por ejemplo, o bien sea de tipo individual para una vivienda.

El tipo de instalaciones centralizadas se salen claramente del alcance del presente documento. En un futuro próximo, me gustaría continuar con el blog, abordando las instalaciones centralizadas, tanto en su producción del servicio de calefacción, como de la producción de ACS. Además, considero muy interesante este tipo de instalaciones, con una alta especialización, y que además, preveo que va a ser la especialidad que nos toque abordar de manera más intensiva a los técnicos que nos dedicamos a este sector de las instalaciones.

No quiero incidir más en este tipo de instalaciones, pues creo que tienen materia suficiente para más que un blog específico.

7.- Exigencia de instaladores homologados y un buen contrato de mantenimiento.

Ya sabemos del intrusismo del sector, y esto unido a la posibilidad de comprar equipos en algunas grandes superficies hacen que su instalación pueda ser o convertirse en toda una aventura.

Al hilo de otras tecnologías como la afinidad de este sistema con las instalaciones de autoconsumo han surgido empresas con una escasa o nula preparación ni técnica ni reglamentaria de este tipo de instalaciones.

Algunas veces hemos sido conocedores de instalaciones que no funcionan, y el titular no localiza la empresa que le monto su instalación y que no ha hecho más que darle problemas desde el inicio. Algunos SAT pueden dar buena cuenta de ello.

El caso mas habitual, es el de sistemas que nos encontramos sin deposito de inercia, y donde el equipo tiene problemas para circular el caudal mínimo de agua, y para el contenido mínimo de agua de la instalación, y equipos donde tenemos 20 arranques del compresor a la hora, o bien de bloqueos continuos en el funcionamiento.

Es importante que para tu instalación exijas:

• Empresa instaladora habilitada en la Comunidad Autónoma para realizar instalaciones Térmicas (Empresa RITE). Además puedo dar fe de haber trabajado con grandes profesionales en este ámbito, hay gente con la que aprendes cada día.

• Propuesta o contrato de mantenimiento de la instalación atendido por la empresa instaladora. Aunque no es exigible por ley, hay fabricantes que exigen un contrato de mantenimiento de cara a garantía. Tener un contrato de mantenimiento, además de que no supone un desembolso notable, es una garantía de funcionamiento, y de eficiencia. Aunque cada vez los equipos son mas asequibles, una avería de un equipo prepara un buen agujero económico al usuario.

Las antiguas instalaciones o redes eléctricas que eran de 125V. Para los que sois de mi generación y anteriores… ¿os acordáis de las lámparas de incandescencia con una luz pobre?.

Estas instalaciones tenían una tensión de 125V entre fase y neutro. Cuando empezamos a usar consumidores de 230V, al final muchas de estas redes se convirtieron a 230V (en aquella época anterior a REBT 2002 manejábamos la tensión de 220V) pero tomando tensión de dos de las fases (por ejemplo entre R y S).

En la mayoría de los equipos consumidores, ni siquiera sabes que tienes una instalación bifásica, ni tampoco hay problema. Con las aerotermias, e incluso con gran parte de las calderas domésticas, ya cambia el cuento.

Estos equipos suelen necesitar (su electrónica lo necesita) que la instalación tenga neutro. El problema es que muchas veces nos damos cuenta de esto realmente cuando hemos instalado el equipo….

No sufráis, todo o casi todo tiene solución. Aunque es una situación no deseable, muchas veces ni siquiera el usuario lo sabe. Se puede instalar un transformador con separación de circuitos, donde generamos un falso neutro con la tierra, y… ¡arreglado!

¡Cuidado con las instalaciones bifásicas!

6.1.- Sistemas unifamiliares.

Para una vivienda, en mas o en menos su envergadura, el propio sistema de climatización se encarga de la preparación del ACS, con un grado de confort para este servicio aceptable, y con unos rendimientos energéticos muy contenidos.

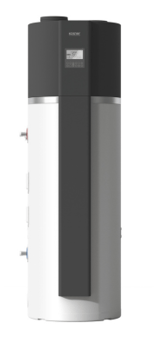

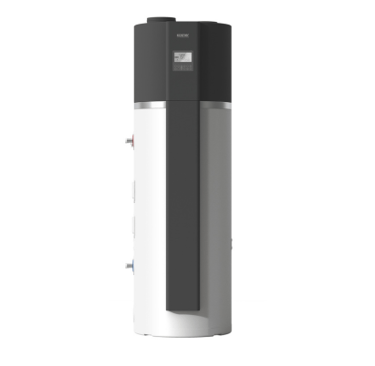

Si ya estamos hablando de viviendas con una determinada entidad, o con grandes requerimientos de ACS, mi recomendación es utilizar sistemas específicos de ACS, por ejemplo, una bomba de calor de ACS (también los llaman aerotermos de ACS, como el de la imagen). Suele ser una muy buena solución, donde:

• No sacrificamos tiempo del equipo de climatización sin dar este servicio para realizar la preparación del ACS.

• Alargamos la vida útil de los equipos. Un equipo que se dedica a clima y ACS, cada vez que necesita volver a preparar ACS necesita parar, ajustar presiones, en algunos casos cambiar el ciclo frigorífico (si esta realizando refrescamiento por ejemplo), y ponerse a hacer ACS. Estas operaciones, aunque las bombas de calor están preparadas para ello, desgastan más la mecánica de los componentes.

• El disponer de una bomba de calor de ACS, además de darle independencia al equipo, no encarece especialmente la instalación. Un interacumulador puede tener un coste en algunos casos del 80% del precio de una Bomba de calor de ACS, al final no es tanta la diferencia.

6.2.- Sistemas comunitarios o centralizados.

Para sistemas centralizados o comunitarios, yo recomiendo, en función del numero de viviendas y personas a las que sirva, podemos plantearnos:

• Instalaciones donde el sistema de aerotermia se encargue de la climatización y haya al menos 2 equipos en cascada: Para agrupaciones de menos de 4-5 viviendas, nos podemos plantear que una de las aerotermias salga de producir calefacción / refrescamiento de esa cascada para realizar ACS.

• Resto de instalaciones. Yo plantearía un sistema de aerotermia especifico para ACS, trabajando a 55ºC donde es factible conseguir renovables tal y como especifica el CTE DB HE4, y las necesidades de calentamiento adicional, que van a ser muy pocas, cubrirlas con una pequeña resistencia. Estas instalaciones se pueden dimensionar muy fácilmente combinando los valores de acumulación y potencia de los equipos, y por supuesto, teniendo claro que perfil de consumo tenemos. Os podéis sorprender como con aerotermias domésticas, pequeñas, podemos dar un buen servicio de ACS a comunidades relativamente grandes.

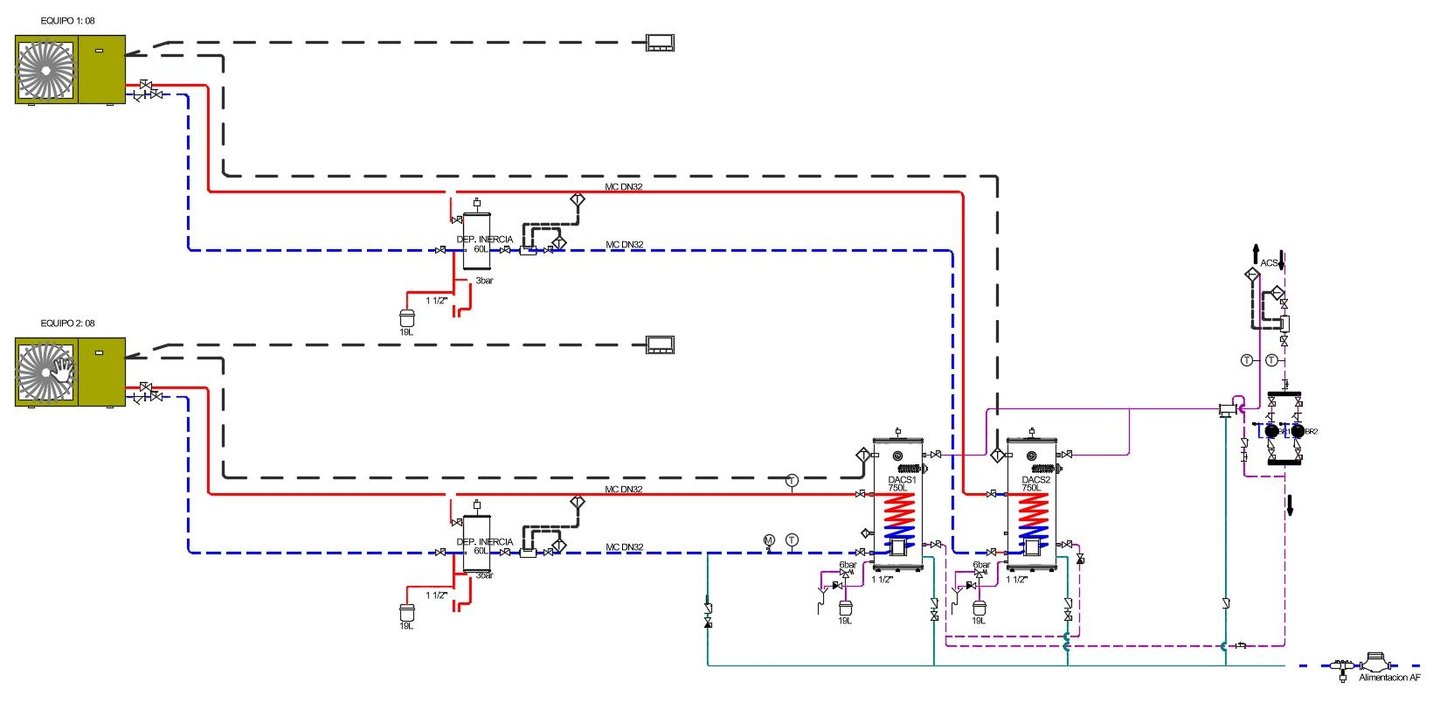

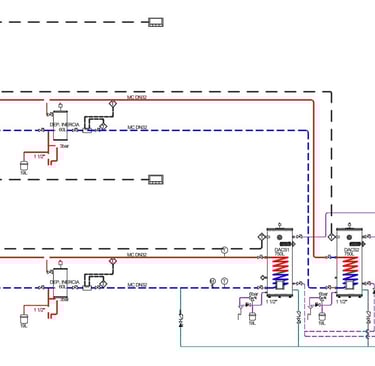

• Si solo vamos a realizar el servicio de ACS con aerotermia, que es en la mayoría de los casos, yo recomiendo que esa producción se diseñe mediante 2 equipos. Así siempre garantizaremos la disponibilidad de ACS aun en rotura, o fuera de servicio de uno de ellos (en la figura de abajo podemos ver una instalación con estas condiciones).

7.- Exigencia de instaladores homologados y un buen contrato de mantenimiento.

Ya sabemos del intrusismo del sector, y esto unido a la posibilidad de comprar equipos en algunas grandes superficies hacen que su instalación pueda ser o convertirse en toda una aventura. Al hilo de otras tecnologías como la afinidad de este sistema con las instalaciones de autoconsumo han surgido empresas con una escasa o nula preparación, ni técnica, ni reglamentaria de este tipo de instalaciones.

Algunas veces hemos sido conocedores de instalaciones que no funcionan, y el titular tras un mes de montada la instalación, ya no localiza la empresa que se la instaló y que no ha hecho más que darle problemas desde el inicio. Algunos SAT pueden dar buena cuenta de ello.

---- Conclusión ----

Espero que estos consejos os hayan ayudado a entender un poco más de estos sistemas. Puede parecer que son sistemas problemáticos, pero no es así. Son sistemas que hay que saber cómo trabajar con ellos, como con cada tecnología.

Hay muchas maneras de ejecutar las instalaciones, de plantearlas, y de pensarlas. Estos criterios me han valido siempre para la ejecución de las instalaciones que hemos tratado, y que hemos ido aprendiendo, y que aprendemos día a día. La tecnología avanza, los fabricantes todos los años nos presentan novedades (de tecnología, y de nuevos refrigerantes).

No he afrontado como veis ninguna aclaración sobre los refrigerantes actuales, los tipos de refrigerante, y los condicionantes de cada uno, y hacia donde nos dirige la normativa F-GAS y la reglamentación al respecto, pues, también es objeto de abundar en un tema tan extenso.

Por supuesto se que hay gente que puede manejar criterios similares, e incluso otros muy diferentes, y los pueden tener fundamentados.

Los casos más habituales que que nos encontramos, son sistemas que nos disponen de deposito de inercia (ojo, tal vez el sistema no lo necesite, habría que ver en que condiciones), sistemas donde el equipo tiene problemas para circular el caudal mínimo de agua, y para el contenido mínimo de agua de la instalación, y equipos donde tenemos 20 arranques del compresor a la hora, o bien de bloqueos continuos en el funcionamiento.

También es muy usual encontrarnos instalaciones "sucias" donde a los 15 días de estar funcionando la instalación, el filtro se colmata y genera tanta pérdida de carga que el equipo no es capaz de mover el caudal necesario.

Es importante que para tu instalación exijas:

• Empresa instaladora habilitada en la Comunidad Autónoma para realizar instalaciones Térmicas (Empresa RITE).

• Propuesta o contrato de mantenimiento de la instalación atendido por la empresa instaladora. Aunque no es exigible por ley, es una garantía de funcionamiento, y de eficiencia. Aunque cada vez los equipos son mas asequibles, una avería de un equipo prepara un buen agujero económico al usuario.
